T45-50/10 Terminal de cobre con ángulo de 45° (1/0 AWG / 50mm²) | Terminal de batería e inversor con perno M10
PARÁMETROS DEL PRODUCTO
Descripción

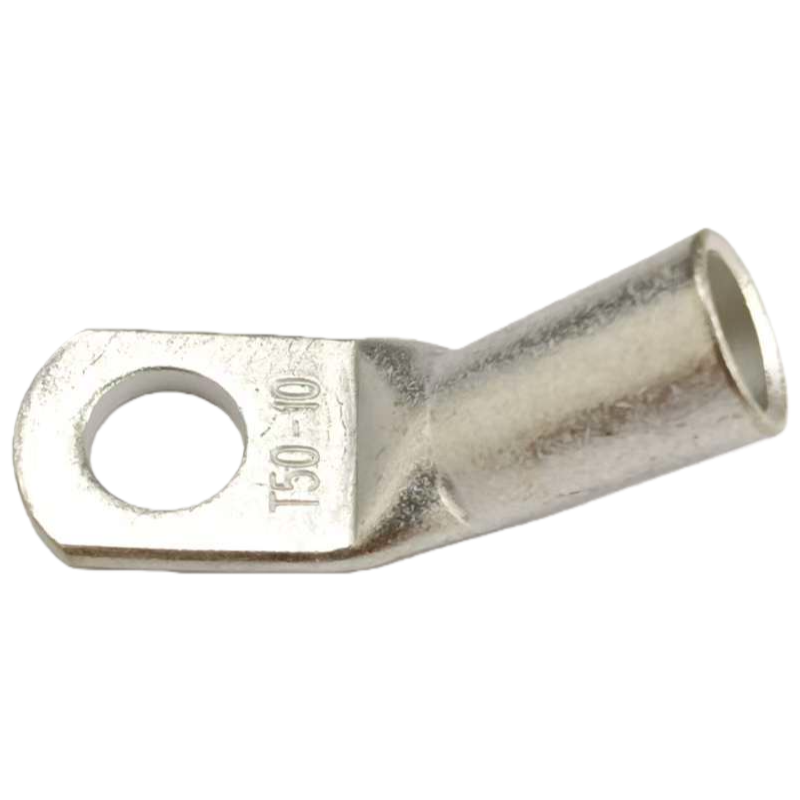

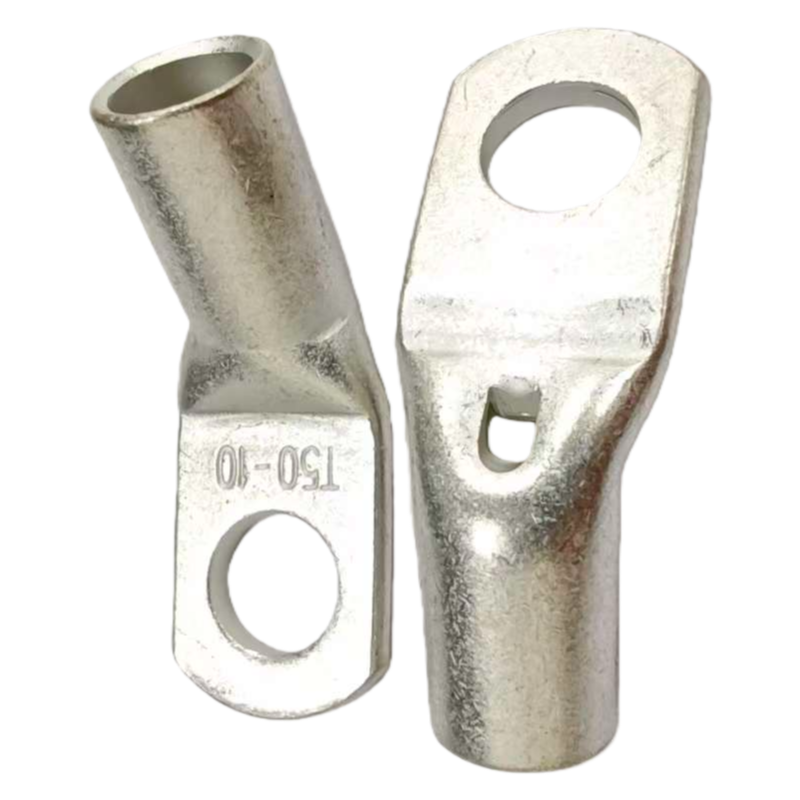

Para trabajo pesado T45-50/10 terminal de tubo de cobre con un ángulo de 45 grados desplazamiento. Diseñado para 1/0 AWG (50mm²) cables y espárragos de 10.5mm (M10) Ideal para conexiones de batería e inversor en espacios reducidos con estañado resistente a la corrosión.
Dimensiones
Resumen de datos
| Número de artículo: | Rango de cable (mm²/AWG) | ΦE (mm) Orificio para espárrago | ΦD (mm) | φd (mm) | W (mm) | C (mm) | B (mm) |
| T45-50/6 | 50mm² (1/0) | 6.4 | 12.5 | 9.5 | 18 | 20 | 18 |
| T45-50/8 | 50mm² (1/0) | 8.3 | 12.5 | 9.5 | 18 | 20 | 18 |
| T45-50/10 | 50mm² (1/0) | 10.5 | 12.5 | 9.5 | 18 | 19 | 22 |
| T45-50/12 | 50mm² (1/0) | 13.2 | 12.5 | 9.5 | 18 | 20 | 22 |
Características del producto y lógica de ingeniería
| Área clave | Característica | Ventaja | Beneficio |
| Optimización del espacio | Único Barril con ángulo de 45 grados diseño. | Allows for clean cable routing in confined spaces where straight lugs won’t fit. | Instalación más fácil: Previene la flexión excesiva del cable y el estrés en los terminales de la batería, asegurando una configuración profesional y segura. |
| Fiabilidad marina | Premium Plateado con estaño recubrimiento sobre un cuerpo de cobre sin costuras. | Protects the high-conductivity copper from “green death” corrosion in humid or acidic environments. | Rendimiento a largo plazo: Mantiene un flujo de corriente de baja resistencia durante años, crítico para sistemas solares y marinos de alta carga. |
| Alta capacidad de manejo de corriente | Fabricado con tubería de cobre de alta conductividad sin costuras. | Proporciona la máxima eficiencia eléctrica para 50mm² (1/0 AWG) cables. | Seguridad y operación fresca: Minimiza la caída de voltaje y la acumulación de calor durante las cargas de potencia del inversor de alta resistencia. |
| Ajuste preciso | Optimizado espárragos de 10.5mm (M10) orificio para perno. | Garantiza una superficie de montaje a nivel y segura para pernos de batería estándar y barras colectoras. | Resistencia a las vibraciones: Provides a rock-solid electrical bond that won’t loosen in automotive or off-road RV applications. |
Preguntas Frecuentess
P1: ¿Cuándo debo elegir una terminal con ángulo de 45° en lugar de una recta?
Las terminales con ángulo son esenciales cuando la entrada del cable está desplazada respecto a la poste de la batería. Previenen que el cable pesado de 1/0 AWG ejerza palanca física sobre la terminal, lo que puede causar daños internos en la batería o fallos en la conexión con el tiempo.
P2: ¿Es compatible esta terminal T45-50/10 con terminales de batería LiFePO4?
Sí. La mayoría de las baterías grandes de LiFePO4 utilizan pernos M8 o M10. La orificio de 10.5mm en este modelo está específicamente diseñado para M10 pernos, proporcionando un ajuste seguro y a nivel para descarga de alta corriente.
P3: ¿Cuál es la mejor forma de crimpado de estos terminales con ángulo?
Recomendamos usar una herramienta de crimpado hidráulica con matrices de 50mm² (o 1/0 AWG). La carcasa de cobre sin costuras está diseñada para soportar crimpados de alta presión y crear un vínculo permanente y hermético a gases.
Atributos del Producto
| Propiedad | Detalles |
| Industria | Elemento de fijación industrial |
| Nombre de la Marca | XLUIG (Kunshan Xinluan Tecnología de Materiales Nuevos, S.L.) |
| Lugar de Origen | Jiangsu, China |
| Certificado | Certificación ISO 9001:2015 |
| Tamaño de Hilo | Tamaños personalizados disponibles |
| MOQ | 5.000 Piezas |
| OEM / ODM | Soporte (Basado en dibujos técnicos) |
| Muestras | Disponible bajo petición |
Capacidad de Suministro
| Artículos de servicio | Detalles y Especificaciones |
| Embalaje | Cajas pequeñas, bolsas de plástico, cartones a granel y palés de madera |
| Capacidad de Suministro | 50.000.000 de piezas por mes |
| Transporte | Terrestre, marítimo, aéreo y entrega exprés |
| Puerto de carga | Shanghai, Ningbo, Tianjin |
| Tipo de pago | T/T |
| Incoterm | FOB, CIF, EXW, DDP |
