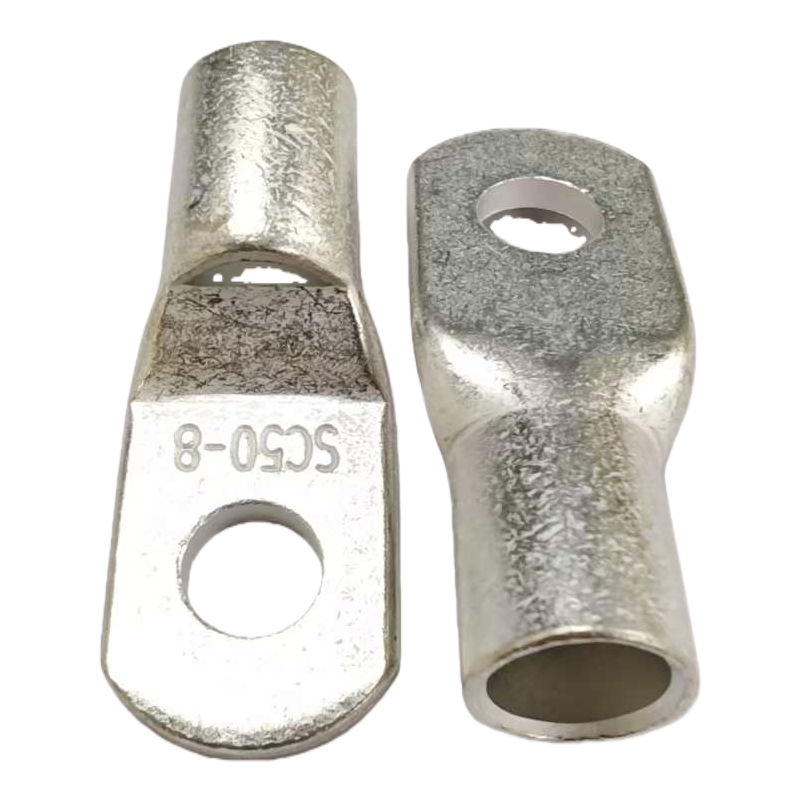

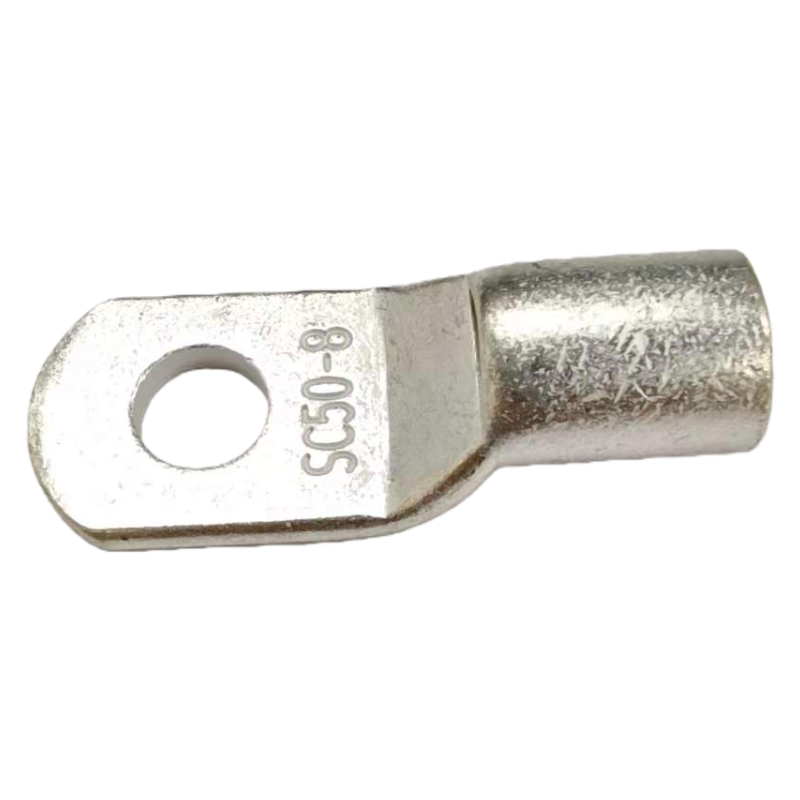

SC50-8 Tinned Copper Lug (1/0 AWG / 50mm²) | M8 Stud Battery & Inverter Terminal
PRODUKTPARAMETER
Beschreibung
Industriestandard SC50-8 verzinnter Kupferschuh für 1/0 AWG (50mm²) Kabel. Verfügt über eine 8,4 mm (M8) Schraubenloch, ideal für Hochstrombatterie- und Wechselstromanschlüsse. Korrosionsbeständige Zinnbeschichtung sorgt für langfristige Zuverlässigkeit in Marine- und Solarsystemen.
Abmessungen
Datenübersicht
| Artikelnummer | ΦE (mm) Schraubenloch | φd (mm) Innendurchmesser | ΦD (mm) Außendurchmesser | W (mm) Zungenbreite | L (mm) Gesamtlänge | Drahtbereich (mm²/AWG) |
| SC50-6 | 6.5 | 9.5 | 12.4 | 17.8 | 45 | 50 mm² (1/0) |
| SC50-8 | 8.4 | 9.5 | 12.4 | 17.8 | 45 | 50 mm² (1/0) |
| SC50-10 | 10.5 | 9.5 | 12.4 | 17.8 | 45 | 50 mm² (1/0) |
| SC50-12 | 13 | 9.5 | 12.4 | 20 | 45 | 50 mm² (1/0) |
| SC50-14 | 15 | 9.5 | 12.4 | 22 | 46 | 50 mm² (1/0) |
| SC50-16 | 17 | 9.5 | 12.4 | 24 | 47 | 50 mm² (1/0) |
Produktmerkmale & Konstruktionslogik
| Schlüsselbereich | Merkmal | Vorteil | Nutzen |
| Verbindungssicherheit | Maßgeschneidert für 50mm² (1/0 AWG) Draht mit einem 8,4 mm (M8) Schraubenloch. | Sichert eine niederohmige Schnittstelle und maximalen Oberflächenkontakt für standardmäßige Hochleistungsbatterieanschlüsse. | Stromsicherheit: Verhindert Überhitzung und Energieverlust in Hochleistungs-Wechselrichter- und Solarspeichersystemen. |
| Marine-Grade Schutz | Premium Zinnbeschichtet Oberfläche über einem nahtlosen Kupferkörper. | Bietet eine robuste Barriere gegen Feuchtigkeit, Salzsprühnebel und Säurekorrosion im Vergleich zu blankem Kupfer. | Extreme Langlebigkeit: Erhält hohe Leitfähigkeit in rauen Umgebungen wie Küsten-Seeanwendungen oder Outdoor-Wohnmobil-Setups. |
| Montageeffizienz | Abgeschrägter Barrel-Eintritt Design mit einem Innendurchmesser von 9,5 mm. | Führt mehradrige Kabel reibungslos in den Barrel ein, ohne Fransen oder lose Drähte. | Professionelle Termination: Spart Zeit bei der Montage und garantiert jedes Mal eine gleichmäßige, gasdichte Crimpverbindung. |
| Industrielle Haltbarkeit | Hergestellt aus einem nahtlosen Hochleitfähigkeits-Kupferrohr. | Widersteht extremen mechanischen Belastungen und hydraulischem Crimpen bei hohem Druck ohne Rissbildung. | Kritische Zuverlässigkeit: Ideal für hochvibrationsempfindliche Umgebungen wie Fahrzeug-Generatoren, Generatoren und industrielle Steuerungspanels. |
FAQs
Q1: Kann die SC50-8 Klemme sowohl mit massiven als auch mit mehradrigen 1/0 AWG Drähten verwendet werden?
Es ist hauptsächlich für stranded Class 2 Leiter konzipiert, die häufig in Batterie- und Wechselrichterkabeln vorkommen. Der innere Barrel-Durchmesser von 9,5 mm sorgt für einen sicheren Sitz bei flexiblen Kabelklassen.
Q2: Welches ist das empfohlene Crimpwerkzeug für diese Klemme?
Sie benötigen einen Sechskant-Crimpzange oder ein hydraulisches Crimpwerkzeug, das 6-10 Tonnen Kraft ausüben kann. Stellen Sie die Matrize auf 50mm² (oder 1/0 AWG). Der nahtlose Kupfer- Barrel sorgt für einen festen, gasdichten Crimp bei Verwendung des richtigen Werkzeugs.
Q3: Warum die SC-Serie für maritime Anwendungen wählen?
Die SC-Serie verfügt über ein geschlossenes Enddesign, um den Leiter vor Feuchtigkeit und Korrosion zu schützen, während die Zinnbeschichtung eine überlegene Resistenz gegen Salzsprühnebel und Säure bietet.
Produktmerkmale
| Eigenschaft | Details |
| Branche | Industrieller Befestigungselement |
| Markenname | XLUIG (Kunshan Xinluan Neue Materialtechnologie Co., Ltd) |
| Herkunftsland | Jiangsu, China |
| Zertifikat | ISO 9001:2015 Zertifiziert |
| Gewindegröße | Maßgeschneiderte Größen verfügbar |
| Mindestbestellmenge | 5,00 Stück |
| OEM / ODM | Unterstützung (Basierend auf technischen Zeichnungen) |
| Mustern | Auf Anfrage erhältlich |
Lieferfähigkeit
| Serviceartikel | Details & Spezifikationen |
| Verpackung | Kleine Boxen, Plastiktüten, Großkartons und Holzpaletten |
| Lieferfähigkeit | 50.000.000 Stück/Stücke pro Monat |
| Transport | Land, See, Luft und Expresslieferung |
| Verladeterminal | Shanghai, Ningbo, Tianjin |
| Zahlungsart | T/T |
| Incoterm | FOB, CIF, EXW, DDP |
